Серия фильтров помех предназначенных для разделения линий заземления с целью защиты выделенной группы электронного оборудования. Применение фильтров заземления позволяет сохранить целостность основной системы уравнивания потенциалов при наличии двух заземлителей ( РЕ и FE ).

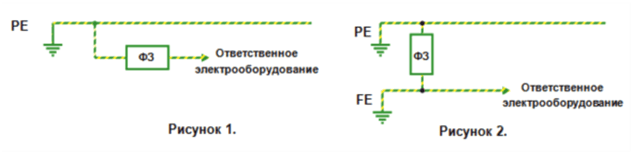

Типовые схемы применения представлены на рис.1. и 2.
Класс защиты – I, ЭМС по ГОСТ Р 5000009 – 92
Климатическое исполнение УХЛ 4.2
Предназначены:
- Для разделения линий заземления с целью защиты выделенной группы электронного оборудования
- Применение фильтров заземления позволяет сохранить целостность основной системы уравнивания потенциалов при наличии двух заземлителей (РЕ и FE).
| Характеристики | |
| Внутреннее сечение силового проводника (медь) | 400 мм2 |
| Габаритные размеры, мм | 1000х190х100 мм |
| Диапазон рабочих температур (без конденсата), °C | -50°С ... +50°С |
| Допустимое сечение проводников подключения | 400 мм2 |
| Допустимый длительный ток | 860 А |
| Индуктивность фильтра | 5 мкГн |
| Масса, кг | 15 кг |
| Подавление помех в диапазоне 1,0 МГц - 1,5 ГГц | 3 - 35 дБ |
| Сопротивление изоляции, не менее, МОм | 20 МОм |
| Степень защиты | IP20 |

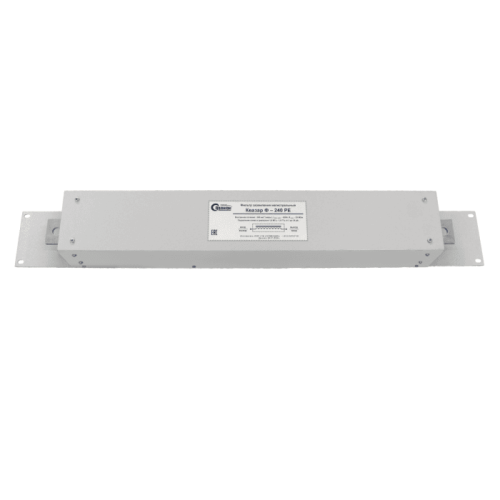

Фильтр заземления Квазар Ф-400 РЕ
- Производитель: Россия
- Код Товара: Ф-400 РЕ
- Наличие: В наличии
-
100140.00р.
