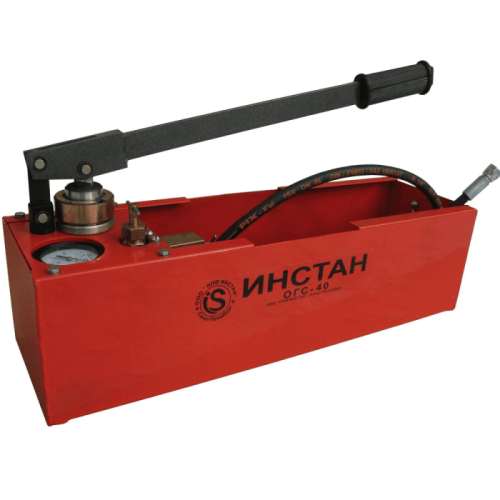

Опрессовщик систем отопления модели ОГС-90 - предназначен для опрессовки (проверка герметичности) различных емкостей и систем трубопроводов при работе в условиях умеренного климата, исполнение У, категория I по ГОСТ 15150-69 в интервале температур окружающей среды 10-35 град.
Его конструкция обеспечивает надежную работу в течение продолжительного времени, т.к. все детали его гидравлической системы изготовлены из нержавеющих материалов, а клапаны всасывания и нагнетания кроме того, защищены от попадания грязи при всасывании и сливе рабочей жидкости.
Постоянство давления в испытываемой системе обеспечивается двумя клапанами и двумя вентилями с шаровыми головками.

Устройство опресовщика:

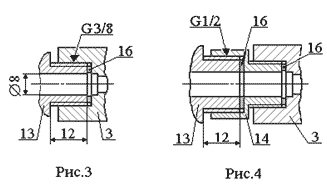

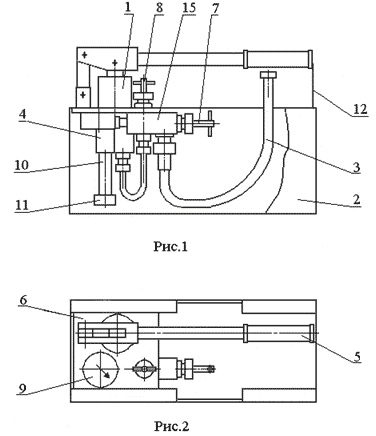

• Опрессовщик состоит из насоса 1, который закреплён на полках в верхней части бака 2. К нагнетательной полости насоса 1 подсоединен рукав высокого давления 3. Второй конец рукава высокого давления предназначен для непосредственного подсоединения к испытываемой гидравлической системе через штуцер 13 (рис.3), установленный на входе в гидравлическую систему, если ответная часть штуцера имеет наружный диаметр G3/8", или через переходной ниппель 14 (рис.4), если ответная часть имеет наружный диаметр G1/2".
• Насос 1 является рабочим органом опрессовщика и состоит из гидравлического цилиндра 4 с ручкой 5, установленного на плите 6, распределительной колодки 15, всасывающего и нагнетательного клапанов, а так же двух вентилей 7 и 8.
  Вентиль 7 служит для закрывания и открывания отверстия для слива, а запорный вентиль 8 для закрытия испытываемой гидравлической системы под давлением, а так же в открытом состоянии служит как нагнетательный клапан. Манометр 9 служит для контроля давления в испытываемой гидравлической системе. На конце всасывающего патрубка 10 цилиндра 4 находятся всасывающий клапан и сетчатый фильтр, который фиксируется гайкой 11 и защищает всасывающий клапан от грязи.
• Бак 2 служит для заливки рабочей жидкости (масла или воды).
  На верхней части бака закреплена плита 6 насоса 1.
  На противоположной торцевой стороне бака 2 имеется крючок 12 для фиксации ручки 5 в нерабочем состоянии. Ручка 5 одновременно служит для переноса опрессовщика.

Подготовука к работе:

• Удалите воздух из гидросистемы насоса.
  - Проверьте подсоединение рукава 3 к насосу 1.
  - Заполните бак 2 рабочей жидкостью до верхней части всасывающего патрубка 10.
  - Закройте вентиль 7 и откройте вентиль 8 на 2-3 оборота.
  - Поднимите выходную часть рукава 13 и залейте в него жидкость. Для удаления воздуха из гидравлической системы насоса сделайте пробное закачивание воды, при этом воздух из гидросистемы будет выходить через рукав.
  - Когда выход воздуха через рукав закончится, опустите рукав в бак с жидкостью.
  - Сделайте пробное закачивание. При этом закачиваемая вода будет через рукав возвращаться в бак.
• Подсоедините рукав 3 к испытываемой гидравлической системе, в которой должен быть установлен штуцер 13 с ответной частью для подсоединения рукава 3 (рис.3) или ниппель 14 (рис.4).
  Для уплотнения используются прокладки 16 из резины, отожженной меди или фторопласта.
• Заполните испытываемую гидравлическую систему жидкостью, удалив из нее воздух. Плотно закройте все отверстия.
• Произведите закачивание жидкости до достижения требуемого давления.
• Закройте запорный вентиль 8 до окончания проведения испытаний.
• После проведения испытаний медленно откройте вентиль 7 для сбрасывания давления, при этом жидкость будет поступать обратно в бак. Как только давление в гидросистеме упадёт, закройте вентиль соединяющий опрессовщик с гидросистемой, чтобы максимально исключить попадание в клапаны опрессовщика посторонних частиц при сливе.
• Отсоедините рукав 3 опрессовщика от испытуемой системы.

Комплект поставки:

• Бак
• Манометр
• Рукав высокого давления
• Руководство по эксплуатации
