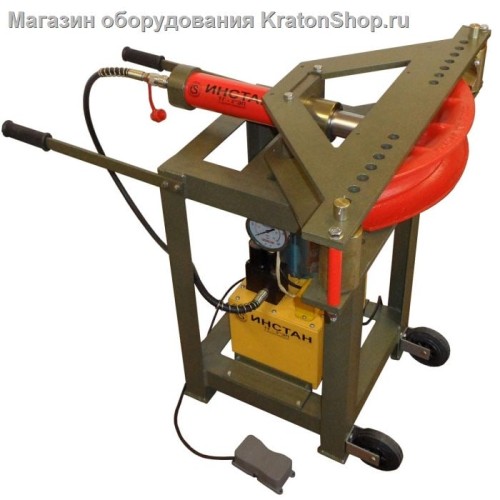

Трубогиб гидравлический с электроприводом ТПГ-3ЭП с электрическим распределителем и педалью - переносной предназначен для гибки водо-газопроводных труб по ГОСТ 3262-75, а также проката круглого сечения, прочностные характеристики которого не превышают характеристик трубы 3"

Устройство трубогиба:

1. Трубогиб состоит из гидроцилиндра в сборе 1, основания 2, комплекта гибочных шаблонов 3 и гидравлической насосной станции 4.
2. Гидроцилиндр в сборе 1 состоит из собственно гидроцилиндра 5, двух траверс верхней 6 и нижней 7, а также двух упоров 8.
2.1. Гидроцилиндр 5 является силовым органом трубогиба. На торце заднего корпуса 9 гидроцилиндра 5 имеется штуцер 10 с быстроразъемным соединением БРС, через которое гидроцилиндр 5 соединяется через рукав высокого давления 11 с гидравлической насосной станцией 4. Передний корпус 12 гидроцилиндра 5 соединен с верхней 6 и нижней 7 траверсами. Верхняя и нижняя траверсы соединены также между собой стойками 13. Гидроцилиндр с траверсами представляют жесткую силовую конструкцию, которая крепится к основанию 2 трубогиба.
2.2. Верхняя и нижняя траверсы снабжены отверстиями, в которые устанавливаются упоры симметрично относительно оси гидроцилиндра. Каждая пара отверстий соответствует определенному диаметру трубы от 1/2" до 3".
2.3. Упор 8 состоит из поворотного корпуса 14, в прямоугольных направляющих которого установлен ползун 15 с цилиндрическим ручьем для упора изгибаемой трубы. На торцах ползунов закреплены ограничительные планки 16, которые ограничивают перемещение ползуна 15 в направляющих поворотного корпуса 14.
В отверстие поворотного корпуса 14 вставляется штырь 17, который вставляется в отверстия верхней и нижней траверс. При перестановки упоров в отверстия, соответствующие диаметру изгибаемой трубы, необходимо вынуть штырь, переставить поворотный корпус с ползуном, и вставить штырь в отверстия траверс.
3. Основание 2 представляет собой сварной каркас из уголка, на верхней площадке которого закреплен четырьмя болтами за нижнюю траверсу гидроцилиндр в сборе 1, а на нижней площадке 18 основания 2 крепится гидравлическая насосная станция 4. Для перемещения трубогиба вручную предусмотрены два ролика 19 в передней части основания и две ручки 20 сзади основания.
При транспортировке основания автомобильным и железнодорожным транспортом ручки разворачиваются и крепятся так, чтобы они не выходили за габариты основания.

Комплект поставки:

• Гидроцилиндр в сборе
• Основание
• Комплектация с раздельными шаблонами, шт 9
• Комплектация с комбинированным шаблоном, шт 6
• Ящик транспортировочный для гидроцилиндра в сборе
• Ящик транспортировочный для гибочных шаблонов
• Гидравлическая насосная станция
• Ящик транспортировочный для насосной станции
• Втулка переходная
• Руководство по эксплуатации трубогиба
• Руководство по эксплуатации маслостанции
