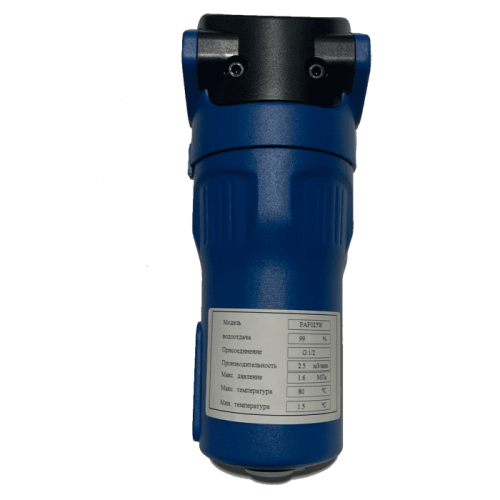

Высокоэффективные сепараторы циклонного типа PAF450W, с автоматическим клапаном слива конденсата.

Назначение циклонных сепараторов - первичная очистка сжатого воздуха от крупноразмерных (твердых) частиц и компрессорного конденсата. Их устанавливают на выходе сжатого воздуха из конечного охладителя компрессора.

Преимущества сепараторов Spitzenreiter:

• Эффективность удаления капельной влаги до 99,9%;
• Отсутствие механического износа;
• Срок службы не ограничен;
• Не требует обслуживания;
• Автоматический слив конденсата;
• Циклонный элемент выполнен из нержавеющей стали и не требует замены;
• Литой анодированный алюминиевый корпус обеспечивает защиту от коррозии.
• Для слива конденсата мы рекомендуем автоматическую дренажную систему поплавкового типа. Такие системы входят в комплектацию сепараторов PAF-W. Использование циклонных сепараторов PAF-W дает много преимуществ:
• Защита осушителей сжатого воздуха от засорения;
• Защита картриджей фильтров от гниения;
• Защита трубопроводов от коррозии и отложений;
• Защита пневмоинструмента и устройств от механических повреждений;
• Защита всей системы сжатого воздуха от замерзания.

Поправочный коэффициент:

Чтобы подсчитать точную пропускную способность сепаратора, нужно пропускную способность при рабочем давлении 7 бар х поправочный коэффициент.

Рабочее давление (бар)

Поправочный коэффициент

1

0,38

2

0,53

3

0,65

4

0,75

5

0,83

6

0,92

7

1

8

1,06

10

1,2

12

1,31

Конструктивные особенности сепараторов:

• Конструкция циклонных сепараторов обеспечивает высокую эффективность отделения конденсата при низких потерях давления;
• Встроенный в корпус клапан слива конденсата;
• Конденсат не выносится вихревыми потоками обратно в линию;
• Картридж внутри циклонного сепаратора обеспечивает надежную эксплуатацию на протяжении всего срока службы и исключает возможность засорения и увеличения эксплуатационных затрат;
• Лёгкий алюминиевый корпус сепаратора окрашен порошковой краской для предотвращения коррозии;
• Резьбовые соединения представляют собой BSP (британская трубная резьба) в соответствии с ISO7/1 или NPT (нормальная трубная резьба, США) в соответствии с ANSI B2.1, если продукция поставляется в Северную Америку.

ООО «Шпиценраитер» — российский производитель компрессорного и воздухоразделительного оборудования, качество оборудования подтверждается многочисленными сертификатами соответствия, а также российским ГОСТ 12.2.003–91, ГОСТ 12.2.016.1–91 и др. Все винтовые компрессоры Spitzenreiter заключены в шумозащитный кожух, обладают высокой степенью автоматизации, характеризуются низким износом основных узлов и агрегатов, высокой экономичностью, а также КПД на уровне 98%.

Характеристики
Вес, кг	14,0
Высота, мм	792
Диаметр подсоединения	G3
Максимальное давлени, бар	16
Производительность, м3/мин	45 м3/мин
Ширина, мм	205
