Двухпоточная маслостанция МГС2-700-1.2П-Э-2-ГЗ 380 В - с электроприводом является профессиональным оборудованием, предназначенным для совместной работы с гидравлическим инструментом двустороннего действия с соответствующими параметрами.

Устройство:

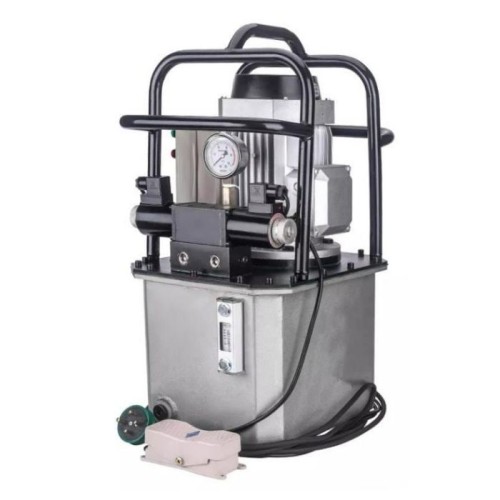

• Гидравлическая насосная станция состоит из масляного бака 1, на крышке 9 которого установлены приводной электродвигатель 7 и гидравлическая плита 2 с распределителем 3 и манометром 4. К коробке выводов 8, расположенной на двигателе, подсоединены два кабеля 10. Кабель со штепсельной вилкой 12 предназначен для подключения станции к сети электропитания напряжением 220В или 380В. Второй кабель имеет трехпозиционную педалью 11 для управления гидростанцией. При нажатии на края педали двигатель включается и масло под давлением подается в одну из рабочих полостей гидроцилиндра двухстороннего действия, при этом вторая полость работает на слив. В среднем нейтральном положении педали 11 двигатель станции выключается, подача останавливается, распределитель возвращается в среднее положение. У моделей без гидрозамка в среднем положении распределителя давление в системе не сохраняется. Модели с гидрозамком сохраняют давление. Блок гидрозамка располагается между плитой 2 и распределителем 3. При нажатии другой половины педали двигатель также включается и масло под давлением подается в противоположную полость гидроцилиндра, при этом другая полость работает на слив. При отпускании педали двигатель выключается, подача останавливается, распределитель возвращается в среднее положение.
• Масляный бак 1 выполнен в виде сварной герметичной емкости. Бак изготовлен из толстого алюминия, что существенно снижает уровень шума по сравнению с баками из тонкой стали. В верхней задней части бака на крышке имеется отверстие для заливки масла закрытое пробкой. На лицевой стенке бака расположен указатель уровня масла с термометром, а в нижней части расположено сливное отверстие, закрытое пробкой 13. Внутри бака размещен насосный блок, состоящий из аксиального плунжерного насоса высокого давления и шестеренного насоса низкого давления для ускоренной подачи на холостом ходу. Масло поступает в насос через всасывающий фильтр.
• На плиту 2 установлен трехпозиционный четырехлинейный золотниковый распределитель 3 с катушками управления (220В). Гидравлическая плита 2 имеет два резьбовых отверстия (3/8" коническая) для подключения рукавов высокого давления (РВД). При вкручивании рукавов высокого давления рекомендуется использовать сантехническую фум-ленту (она компенсирует неровности на конической резьбе, уменьшает усилие затяжки, минимизирует вероятность утечек, упрощает разборку резьбового соединения. С левой стороны гидравлической плиты 2, имеется регулировочный винт для настройки предельного уровня давления. В состоянии поставки давление настроено примерно на 600-700бар. Для уменьшения давления: вращайте регулировочный винт против часовой стрелки. Для увеличения давления - закручивайте винт. Если Ваш гидроцилиндр рассчитан на давление менее 700бар, то следует уменьшить рабочее давление маслостанции до требуемого уровня, чтобы избежать поломок.
