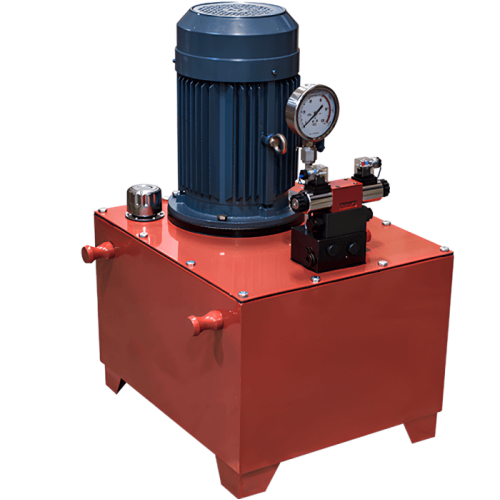

Двухпоточная маслостанция МГС700-10.0-Э-2-150л-380В-ГЗ является профессиональным оборудованием, предназначенным для совместной работы с гидравлическим инструментом двустороннегодействия с соответствующими параметрами.

Устройство:

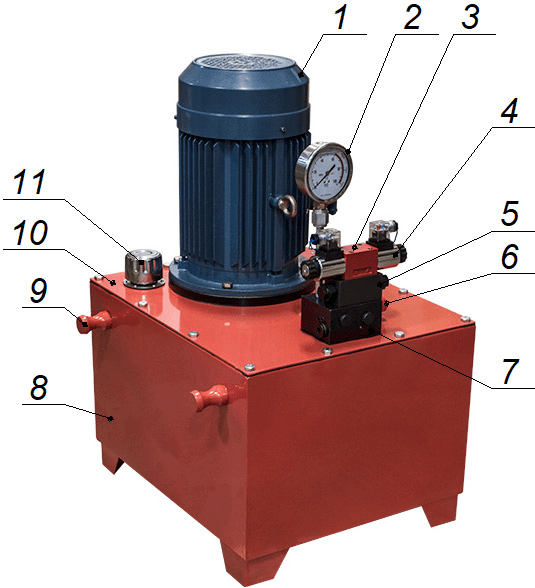

1. Маслостанция состоит из масляного бака 8, на крышке 10 которого установлены гидравлический блок управления 7, гидрозамок 5, распределитель 3 и приводной электродвигатель 1.
2. Масляный бак 8 выполнен в виде сварной герметичной емкости. В задней части крышки бака 10 имеется отверстие для заливки масла закрытое пробкой 11. На задней стенке бака 8 расположено смотровое окошко для контроля уровня масла, а в нижней задней части сливное отверстие закрытое пробкой. Внутри бака размещен плунжерный насос высокого давления с всасывающим фильтром.
3. Гидравлический блок управления 7 предназначен для распределения гидравлических потоков и снабжен манометром 2 для определения гидравлического давления в системе. С лицевой стороны блока управления 7 имеется два резьбовых отверстия, в которые устанавливаются быстроразъемные соединения (опционально) для подсоединения двух рукавов высокого давления (опционально).

С правой стороны блока управления 7, имеется регулировочный винт, закрытый пластиковым колпачком 6, для настройки предельного уровня давления. В состоянии поставки давление настроено примерно на 600-700бар. Для уменьшения давления: вращайте регулировочный винт против часовой стрелки. Для увеличения давления - закручивайте винт. Если Ваш гидроцилиндр рассчитан на давление менее 700бар, то следует уменьшить рабочее давление маслостанции до требуемого уровня, чтобы избежать поломок.

Распределитель 3 имеет три положения. В среднем положении золотника распределителя (когда обе управляющие катушки 4 выключены) напорная линия от насосного блока соединена со сливом. Т.е., при запуске двигателя, масло поступающее из насоса в распределитель будет направлено на слив. При этом давление со стороны гидроцилиндра сохраняется за счет гидрозамка 6.

При подаче питания 220В на одну из управляющих катушек 4, золотник распределителяпереключается в одно из крайних положений. При включенном двигателе масло под давлением поступает в один из двух выходов блока управления 7, а второй выход соединен со сливом.

В крайних положениях золотника распределителя 3 масло под давлением подается в одну из рабочих полостей гидроцилиндра двухстороннего действия, при этом вторая полость соединена со сливом.

В среднем положении золотника распределителя 3насос работает в холостую "на слив". Это дает возможность остановить подачу масла, не выключая двигатель и управлять маслостанцией только переключением распределителя.

Электродвигатель 1 имеет распределительную коробку. В состоянии поставки перемычки в распределительной коробке установлены по схеме "треугольник". При данной схеме подключения, двигатель запускается при любом давлении в системе (до 700бар).

Если электросеть, на месте использования маслостанции не имеет большого запаса мощности, для уменьшения нагрузки на сеть, можно установить перемычки в распределительной коробке электродвигателя по схеме "звезда". При использовании данной схемы,двигатель маслостанции будет запускаться только до давления 400-450 бар. Если давление в системе превышает 400-450 бар, потребуется уменьшить давление в системе или запускать электродвигатель только в среднем положении распределителя.

Для уменьшения нагрузки на сеть и сохранения возможности запускать двигатель под максимальной нагрузкой, рекомендуется использовать пускатель.

Пускатель, контактор, пакетный выключатель, пульт/педаль управления и кабель питания не входят в комплект поставки.

Для управления катушками распределителя обычно используется двухкнопочный тельферный пульт или двусторонняя педаль. Возможно подключение к автоматическим системам управления.

Комплект поставки:

• Двухпоточная маслостанция
• Инструкция
• Упаковка
