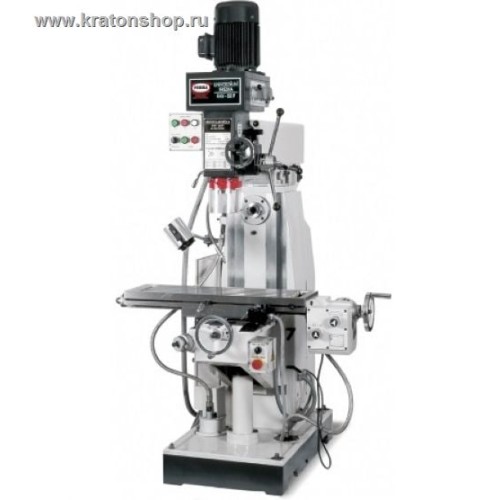

Универсальный фрезерный станок FHV-50P - предназначен для обработки деталей или корпусов из различных материалов в условиях среднесерийного и мелкосерийного производства, а так же в ремонтных цехах и мастерских.

В данной модели установлено рабочее освещение, автоматическая продольная подача стола, предусмотрена тонкая подача шпинделя, регулировка глубины сверления и система охлаждения СОЖ.

На станке можно выполнять сверление, фрезерование, нарезку резьбы и другие операции обработки осевым режущим инструментом.

Основные узлы и детали оборудования

1.Консоль. 2.Штурвал вертикального перемещения консоли. 3.Шпиндельная головка. 4.Стол. 5.Вал вертикальной подачи шпинделя. 6.Коробка скоростей вертикального шпинделя. 7.Электродвигатель привода вертикального шпинделя. 8.Хобот. 9.Горизонтальный шпиндель. 10.Основание. 11.Станина. 12.Коробка скоростей продольной подачи стола.

Фрезерный станок FHV-50P состоит из следующих основных узлов: станина 11, хобот 8, шпиндельная головка 3, электродвигатель привода вертикального шпинделя 7, коробка скоростей вертикального шпинделя 6, стол 4, основание 10 и консоль 1.

Базой станка является станина 11, жестко закрепленная к основанию 10. По вертикальным направляющим станины с помощью штурвала 2 перемещается консоль 1 (ось Z). По горизонтальным направляющим консоли перемещается в поперечном направлении механизм стол-салазки 2 (подача по оси Y), а по направляющим салазок в продольном направлении – стол 4 (подача по оси X). На правом торце стола смонтирована коробка продольной подачи стола 12. На станине установлен хобот 8, который вращается на 360° вокруг своей оси по горизонтали и перемещается вперед-назад. Фрезерная головка состоящая из шпиндельной головки 3 вертикального шпинделя, коробки скоростей 6 и электродвигателя 7 закреплена на переднем торце хобота 8. Фрезерная головка наклоняется вправо- влево ±60?. В шпиндельной головке 3 смонтирован шпиндельный узел, а шпиндель в пиноле на шарикоподшипниках. Ручная подача шпинделя осуществляется вращением вала-шестерни 5 и перемещением пиноли. Шпиндель оснащён конусом МкIV, в который можно вставить сверлильный патрон на оправке или инструмент с конусом МкIV. Главное движение шпиндель получает от электродвигателя 7 через коробку скоростей 6. Горизонтальный шпиндель 9 смонтирован в станине на шарикоподшипниках. Главное движение горизонтальный шпиндель получает от отдельного электродвигателя установленного внизу станины через ремённую передачу.

Дополнительная информация

Органы управления на фрезерной головке

• 1. Штурвал ручной тонкой подачи пиноли шпинделя.
• 2. Рукоятка ручного перемещения пиноли шпинделя.
• 3. Рукоятка включения ручной тонкой подачи пиноли шпинделя (Болт закручен – пиноль перемещается при помощи штурвала 1. Болт ослаблен – пиноль перемещается рукоятками 3).
• 4. Рукоятка зажима пиноли.

Комплектация:

Оправка для патрона MK 4 В18 1шт Оправка расточная 1шт Патрон сверлильный 1-16 В18 1шт Штурвал подачи стола 2шт. Штурвал тонкой подачи шпинделя 1шт. Рукоятка консоли 1шт. Сухари Т-образного стола 4шт. Ручки для перемещения пиноли шпинделя: 3шт. Ручка для штурвала тонкой подачи шпинделя 1шт. Штанга М14х420 и М14хх290 для крепления инструмента 2 шт. Оправка горизонтального шпинделя L 395 o 22 и 27мм 2шт. Защитный экран 1 шт. Инструмент: Ключ свёрлильного патрона 1 шт. Ключ торцевой шестигранный 5мм 1 шт. Ключ рожковый 21х24 1 шт. Клин для снятия инструмента 1 шт. Патрон цанговый с цангами 4,5,6,8,10,12,16мм Комплект Инструкция по эксплуатации
