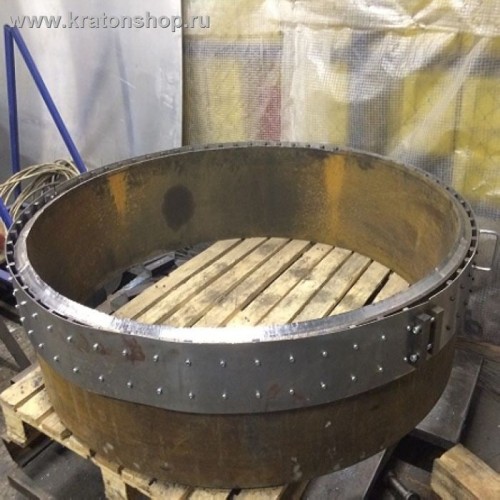

Направляющей полосы (специальные ленты) для труб

Обработки концов труб диаметром: 377, 426, 530, 630, 720, 820, 920, 1020, 1120, 1220 и 1420мм.

Под другие диаметры труб просчет индивидуальный

Таблица подбора лент на трубы для крепления ФС с FSTM

Ленты

Длина

Диаметр обрабатываемой трубы

377

426

530

630

720

820

920

1020

1120

1220

1420

А

1445

+

+

+

B

320

+

+

C

2075

+

+

+

+

+

2шт.

D

300

+

+

+

E

1234

+

+

+

+

+

F

646

+

+

+

G

439

+

+

Расчет ленты необходимого диаметра.

1) К диаметру 1420 прибавляем 24(2 толщины башмака) и вычисляем длину окружности.

Пи х Ф(1420+24)=3,14 х 1444=4534,16 мм.

Разбиваем на 2 ленты С (2075) и + ленту G (439) = 4589мм. Лишние 55,16мм в сухом остатке уходят на компенсацию стыковочных зазоров.

2)Труба диаметром 2360 + 24 =2384. Длина окружности 3,14*2384=7485,76 мм

3 ленты С(2075)+ 1261мм. Лента F 646мм слишком маленькая, в расчет берем следующую по длине Е 1234мм. с доработкой (1261мм+ на стыковочные зазоры).

Результат С+С+С+Е.

Используются в машинах:

• Фаскосниматель ФС-26
• Фаскосниматель ФС-22М
