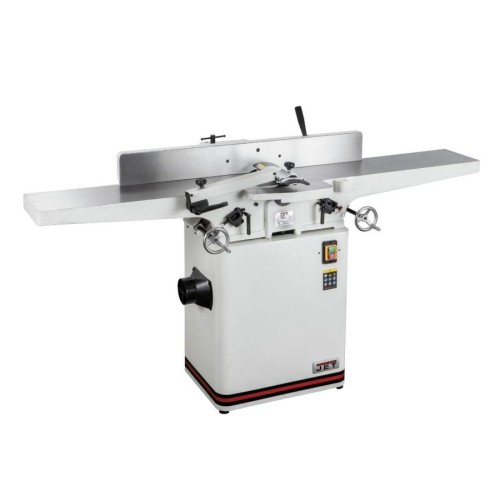

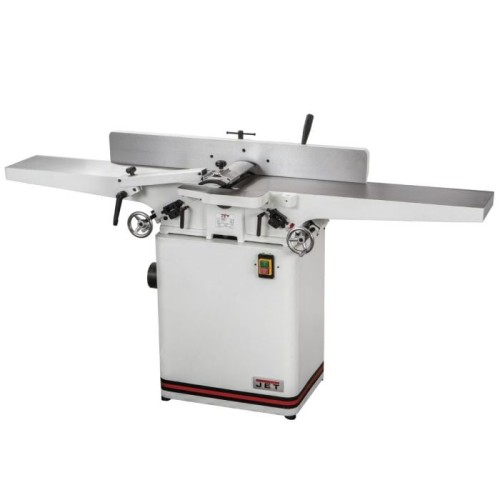

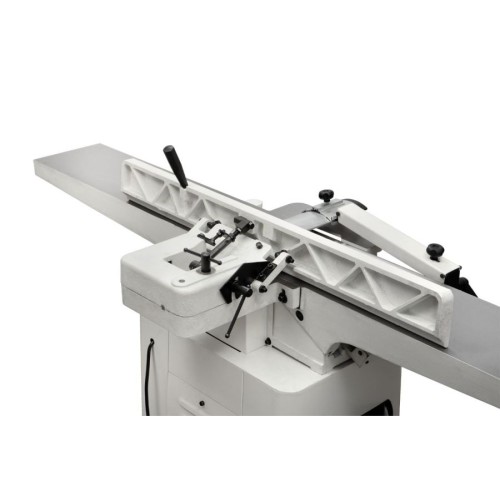

Фуговальный станок JJ-8L-M

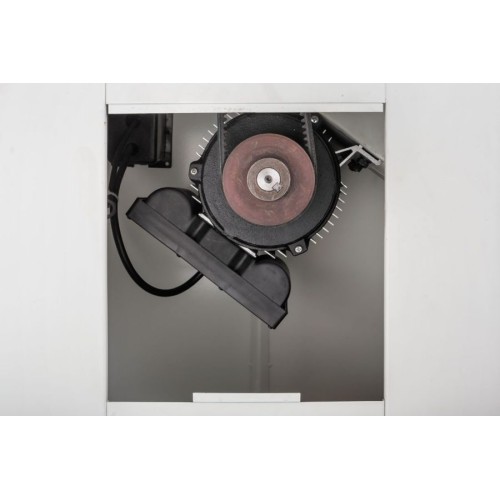

Фуговальный станок с длинными чугунными столами и шириной строгания 200 мм. Конструкция образована двумя частями. В нижней, она играет роль тумбы-подставки, однофазный асинхронный мотор и кожух сбора стружки со 100-миллиметровым аспирационным патрубком. В верхней чугунные рабочие столы, защитный кожух, упор заготовки и чугунное основание, где размещен строгальный вал.

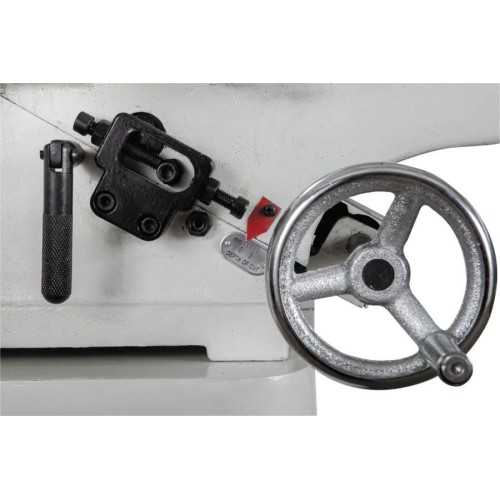

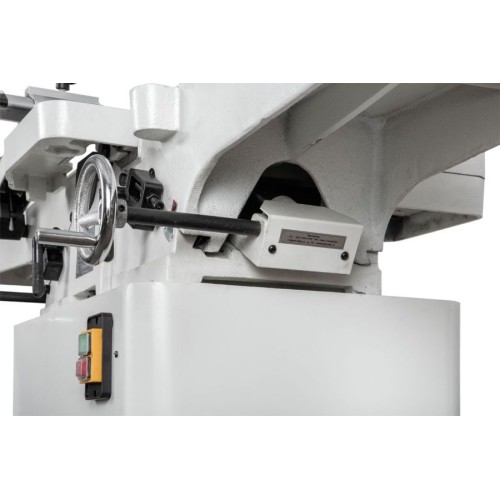

Оба стола регулируются по высоте при помощи винтовых механизмов, приводимых в действие ручками-маховиками. Перемещением подающего (переднего) устанавливают глубину строгания, для чего есть соответствующая разметка; принимающий (задний) регулируют только во время обслуживания при наладочных операциях.

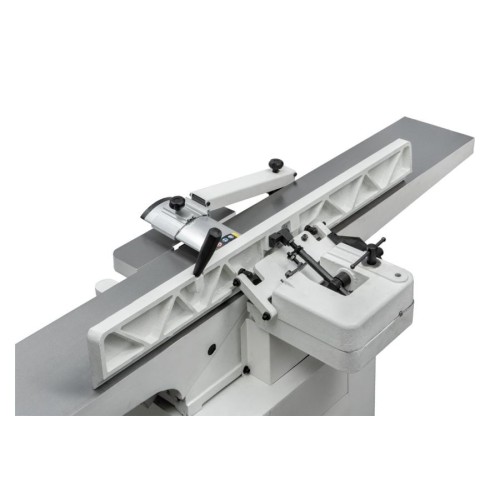

Упор заготовки чугунный, с механизмом наклона (он возможен в обе стороны). Фиксация выбранного положения производится резьбовым зажимом.

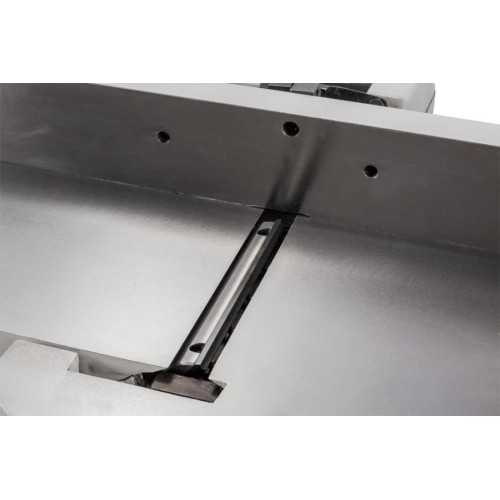

Стандартный четырехножевой строгальный вал, с которым станок поставляется, можно заменить на helical, он лучше походит для интенсивной эксплуатации, требует меньше работ по обслуживанию, обеспечивает более высокое и стабильное качество строгания. На нем установлено 36 твердосплавных лезвий, расположенных по спирали в четыре ряда.

Сегменты имеют по четыре режущих кромки, что кратно увеличивает их ресурс. Переворачивают и заменяют их выборочно, по мере необходимости. Никаких настроечных операций при этом не требуется.

Стружка отходит мелкая, она не забивает каналы системы аспирации и легко удаляется. Спиральное расположение обеспечивает последовательный заход ножей в заготовку, что снижает шум, вибрацию и ударные нагрузки.

Особенности:

• Регулировка глубины строгания
• Регулируемый фуговальный упор
• Регулируемое ограждение ножевого вала
• Фуговальные столы из чугунного литья
• Фуговальный упор из чугунного литья

Комплект поставки:

• Станок
• Вал
• Подставка
• Защита ножевого вала
• Упаковка

Спиральный вал

Ножи
