Универсальный токарный станок с УЦИ VISPROM SPV-1500/500 - предназначен для обработки тел вращения путём снятия с них стружки при обточке. На станке можно выполнять различные виды токарной обработки: обтачивание цилиндрических, конических, фасонных поверхностей, подрезку торцов, отрезку, растачивание, а также сверление и развёртывание отверстий, нарезание резьбы и накатку рифлений, притирку и т.п. Модель оснащена ножным тормозом, лампой рабочего освещения и системой охлаждения СОЖ. Данный станок широко используется в условиях серийного и мелкосерийного производства, в ремонтных цехах, в слесарных и столярных мастерских, на складах и т.п.
Преимущества:
- Максимальный диаметр устанавливаемого изделия по поперечным салазкам 300 мм;
- Максимальный диаметр устанавливаемого изделия в выемке 710 мм;
- Ширина выемки 230мм;
- Высота центра 255 мм;
- Ширина станины 405 мм;
- Конус Морзе на головке шпинделя, на муфте D8/D11;
- Резьба на шпинделе 113 (1:20);
- Кол-во скоростей шпинделя 12 / 16;
- Диапазон частоты вращения шпинделя 36-1 600 / 13-1400 об./мин;
- Дюймовый шаг резьбы 28-2 TPI (26 типов);
- Метрический шаг резьбы 1-14 мм (22 типа);
- Диаметральный шаг 56-4DP (24 типа);
- Модульный шаг 0,5-7 мм (18 типов);
- Дюймовая продольная подача шпинделя на один оборот 0,023 дюйма-0,937 дюйма;
- Метрическая продольная подача шпинделя на один оборот 0,063-2,52 мм;
- Дюймовая поперечная подача шпинделя на один оборот 0,011 дюйма-0,404 дюйма;
- Метрическая поперечная подача шпинделя на один оборот 0,027-1,07 мм.
Комплект поставки:
- Станок VISPROM SPV-1500/500;
- 250мм 3-х кулачковый патрон;
- 320мм 4-х кулачковый патрон;
- 435мм планшайба;
- Подвижный люнет;
- Неподвижный люнет;
- Вращающийся центр МК5;
- УЦИ по 3-м осям;
- Ускоренная подача;
- Упаковка.
Комплектующие к станкам токарным по металлу
Характеристики | |
Внутренний конус пиноли задней бабки | MК5 |
Высота центра | 255 мм |
Двигатель охлаждающего насоса | 0,1 кВт |
Двигатель привода шпинделя | 7,5 кВт |
Двигатель токарного станка | |
Диаметр осевого отверстия шпинделя | диам. 105 мм |
Диаметр пиноли задней бабки | диам. 75 мм |
Диаметральный шаг | 56-4DP (24 типа) |
Диапазон частоты вращения шпинделя | 36-1 600 / 13-1400 об./мин. |
Дюймовая поперечная подача шпинделя на один оборот | 0,011 дюйма-0,404 дюйма |
Дюймовая продольная подача шпинделя на один оборот | 0,023 дюйма-0,937 дюйма |
Дюймовый шаг резьбы | 28-2 TPI (26 типов) |
Задняя бабка | |
Кол-во скоростей шпинделя | 12 / 16 |
Конус Морзе на головке шпинделя, на муфте | D8/D11 |
Максимальное перемещение верхних салазок | 145 мм |
Максимальное перемещение поперечных салазок | 360 мм |
Максимальный диаметр устанавливаемого изделия в выемке | 710 мм |
Максимальный диаметр устанавливаемого изделия по поперечным сала | 300 мм |
Максимальный диаметр устанавливаемого изделия по станине | 500 мм |
Максимальный размер режущего инструмента | 25х25 мм |
Масса брутто токарного станка | 3 300 кг |
Масса и размеры токарного станка | |
Масса нетто токарного станка | 2 650 кг |
Метрическая поперечная подача шпинделя на один оборот | 0,027-1,07 мм |
Метрическая продольная подача шпинделя на один оборот | 0,063-2,52 мм |
Метрический шаг резьбы | 1-14 мм (22 типа) |
Модульный шаг | 0,5-7 мм (18 типов) |
Передняя бабка | |
Полный ход пиноли задней бабки | 150 мм |
Размеры упаковки (ДхШхВ) | 3200х1150х1800мм |
Расстояние между центрами | 1500 мм |
Резьба и подачи | |
Резьба на шпинделе | 113 (1:20) |
Ширина выемки | 230мм |
Ширина станины | 405 мм |

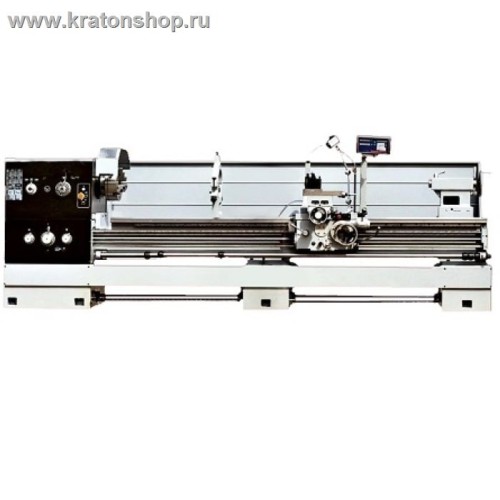

Универсальный токарный станок с УЦИ VISPROM SPV-1500/500
- Производитель: Россия-КНР
- Код Товара: 39001500
- Наличие: В наличии
-
2007492.00р.
