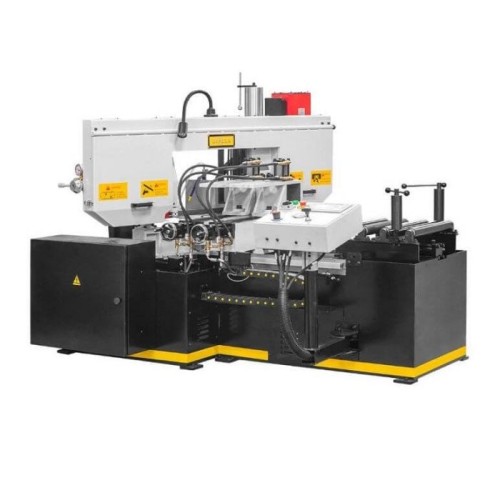

Модель Stalex BS-415G является автоматическим ленточнопильным станком, колонного типа. Автоматический ленточнопильный станок, предназначен для пиления труб и сплошных заготовок, максимальным диаметром круга 415 мм и прямоугольной заготовки 500x415 мм под углом 90°, а также с возможностью поворота рамы для пиления заготовок под углом 45°.
Ленточнопильный станок имеет 2 вертикальные стойки (колонны):

  1. колонна основная большего диаметра по которой вертикально перемещается горизонтальная пильная рама.
  2. колонна направляющая, данная колонна задаёт окончательное жёсткое направление рамы при работе и на холостом ходу.

Пильная рама, представляет собой стальную сварную конструкцию
На автоматических станках возможна работа как в ручном режиме, когда каждая операция выполняется вручную посредством нажатия соответствующей кнопки,
так и в автоматическом режиме, когда станок выполняет весь цикл резания (зажим заготовки – подвод заготовки – запуск пилы – опускание рамы – остановка пилы – подъем рамы – отжим тисков). В последнем случае оператор должен лишь обеспечить подачу заготовок и нажатие кнопки «Пуск».
Станок оснащен гидравлическими тисками с возможностью быстрого зажима заготовок. Помимо гидравлического зажатия, тисков имеют механический ход тисков.
На основной панели расположены: цветной сенсорный дисплей, с помощью которого можно задать программу и отслеживать процесс пиления, регулятор скорости опускания пилы и кнопка аварийного останова.

Основные элементы

  • Угол пиления заготовок 90°; 15°; 30°; 45°.
  • Поворот рамы происходит на угол кратный 1°, поворот производится автоматически от ЧПУ станка и выводится на дисплей. Рама станка поворачивается за счёт жёсткого поворотного механизма.
  • Опускание и подъем рамы осуществляется за счет гидравлики автоматически.

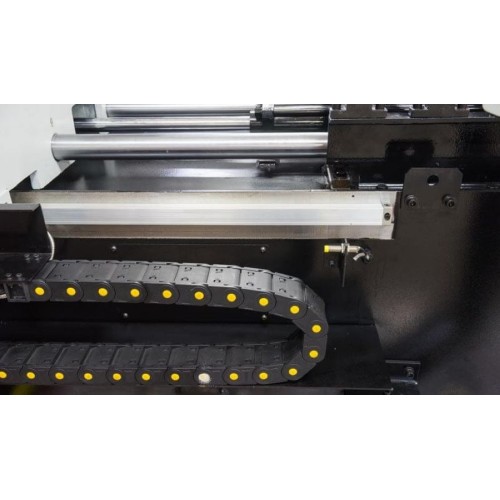

  • Длина подачи заготовки контролируется автоматически c ЧПУ (СNC), движение происходит по линейным направляющим гарантирующим точность подачи.

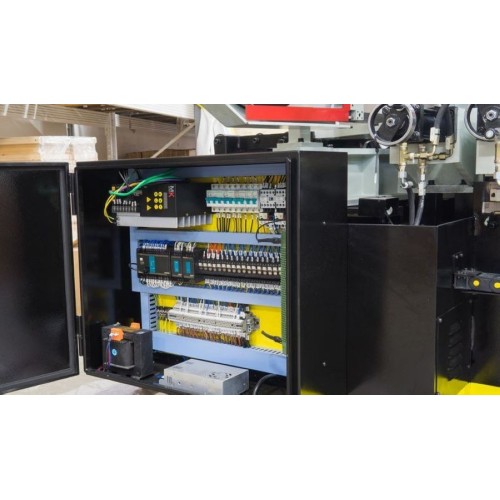

  • ЧПУ станка строится на PLC контроллере, ориентированном на работу в промышленном производстве (через развитый ввод сигналов датчиков и вывод сигналов на исполнительные механизмы).
  • Сенсорный дисплей управления.

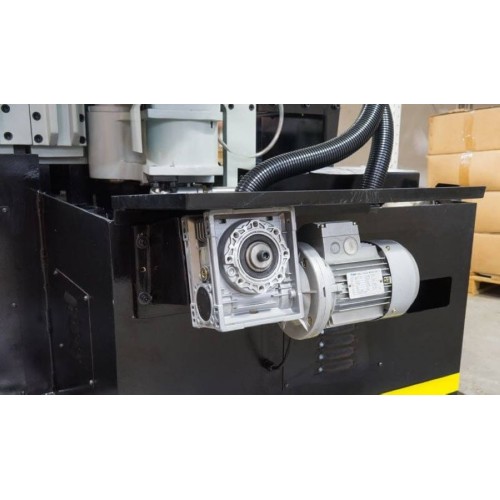

  • Станок управляется трёхфазным двигателем.
  • Станок оснащён серводвигателем для плавной регулировки скорость вращения полотна 0-60 м/мин.
  • Предохранительный концевик на кожухе маховика и концевик (за маховиком натяжения полотна) для контроля/отключения станка при обрыве полотна (оберегающие станок от поломок в случае если лента повреждена).
  • Точная регулировка полотна позволяет добиться безлюфтового вращения в вертикальной плоскости, за счет конических подшипников и твердосплавных пластин
  • Термозащита электродвигателя
  • Система смазки и охлаждения полотна
  • Тиски гидравлические с возможностью быстрого зажима заготовок
  • Макс. единичный ход подающих гидравлических тисков – 500мм
  • Механическое натяжение полотна
  • Шнековый конвейер для сбора стружки, приводимая в движение автоматически
  • Подсветка зоны резания
  • Гидравлическая система регулирования усилия резания
  • Автоматический подъём рамы при завершении резки
  • Прижимы для пакетной резки – на стационарные и подающие тиски

Ленточные полотна

Характеристики
Автоматический конвейер для сбора стружки +
Вращение пилы 90°; 15°; 30°; 45° на угол кратный 1°, поворот рамы происходит от ЧПУ станка
Габариты ленточного полотна 34х1,1х4555 мм

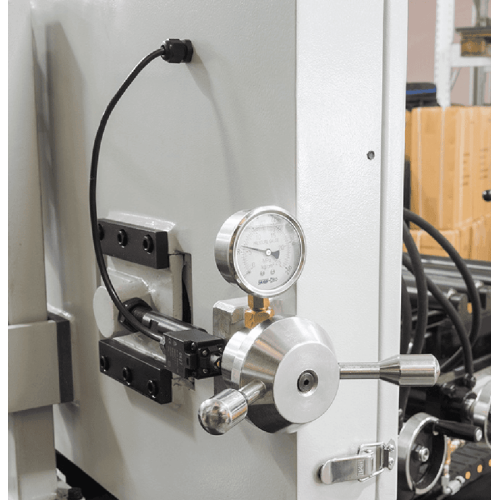

Индикатор натяжения полотна +
Лампа дополнительного освещения +
Макс. единичный ход подающих гидравлических тисков 500 мм
Макс. рабочее пространство станка 2500х2600х2150 мм, все сопутствующие детали (рама/пульт) открыты по максимуму
Макс. размер пиления заготовок методом пакетной резки 0°/45° 500х220/265х220
Максимальный диаметр 0°/45° 415/335
Максимальный профиль 0°/45° 500х415/265х415
Масса станка (нетто/брутто) 2780/3000 кг
Мощность гидравлической станции 0,75 кВт
Мощность главного двигателя 3.0 кВт (3-х фазный), servo-двигатель
Мощность системы СОЖ 45 Вт (0,045 кВт)
Общие габариты станка установленного в рабочее положение 2300х2230х1730 мм
Объем бака СОЖ 16 л
Объем гидравлического бака 55 л
Привод зубчатый
Прижимы гидравлические для пакетной резки – на стационарные и по +
Рабочая высота стола (от пола до основания тисков) 820 мм
Размер упаковки станка 2250х2350х1750 мм
Размер упаковки стола подачи упакован вместе со станком
Скорость подачи заготовки 0-40 мм/c
Скорость резания 0-55 м/мин
Точность подачи заготовки 0.1/100 мм
Точность реза на отклонение по перпендикулярности заявленная погрешность 0,3 мм. на O 100 мм сплошного сечения
Точность реза по длине отрезаемой заготовки заявленная погрешность ±0,2 мм. на длину 1000 мм
